На что влияет частота системной шины процессора

Что такое частота шины процессора и как она влияет на работу?

Всем привет! Сегодня разберем тему — частота шины процессора: что это за параметр и на что он влияет. А также для чего нужна шина и как она работает.

Центральный процессор — самый резвый компонент компьютера. Скорость его работы измеряется уже в гигагерцах, то есть миллионах вычислительных операций в секунду. Прочие компоненты уже подстраиваются под CPU, фактически обеспечивая его эффективную эксплуатацию.

Со всеми компонентами ЦП связан с помощью последовательной шины на системной плате типа DMI (Direct Media Interface). Называется она FSB — сокращенно от Front Side Bus.

Скорость ее работы приличная и может достигать до 8 Gt s, то есть миллионов микротранзакций в секунду, но у топовых моделей. У массовых системных плат такой параметр обычно ниже.

Не буду слишком углубляться в дебри и расписывать в целом, как работает каждый из компонентов компьютера — акцентируем внимание именно на шине. Единственная ее задача — транспортировать данные, которые обрабатывает CPU, к прочим деталям ПК.

А насколько быстро это будет происходить, и определяется ее базовой частотой. Обычно FSB оборудована контроллером, с помощью которого можно снизить или поднять ее частоту.

Как я уже говорил, частота процессора выше в несколько раз частоты FSB. Такая особенность обусловлена тем, что нет необходимости отправлять все данные прочим компонентам — многие цифры «перевариваются» внутри ЦП, пока не получится итоговый результат, который уже можно переслать в дальнейшую обработку.

Кратность, на которую герцовка ЦП превышает частоту шины, называется множителем. Фактически, можно поднять производительность системы в целом, если поднять герцовку шины FSB, что успешно практикуется многими оверклокерами.

Однако и тут есть некоторые ограничения — сам CPU должен поддерживать такую «фичу». О возможности его разгона свидетельствует буква K в маркировке. Настраивается все это через BIOS или UEFI.

И в завершение хочу отметить, что разогнать в несколько раз ни шину, ни сам «камень» не получится. Максимум, что удается выжать в большинстве случаев — прирост производительности до 30% от номинальной мощности. С другой стороны, это тоже неплохо — почти на треть.

Подписывайтесь на меня в социальных сетях, чтобы не пропустить уведомления о новых публикациях. До скорой встречи!

Источник

Влияние скорости шины материнской платы на скорость процессора.

в Компьютеры 27.05.2017 0 313 Просмотров

Скорость шины системной платы не влияет на скорость установленного процессора. В компьютере, материнская плата и процессор – это две отдельные составляющие. Тем не менее, пользовательский опыт измерений заключается в том, насколько хорошо они работают вместе.

Процессор
Процессор, или основной процессор компьютера, имеет определенную скорость. На некоторых компьютерах скорость процессора может быть изменена через настройки BIOS материнской платы. Ошибки совместимости оборудования в сторону скорости процессора не меняются из-за любой другой части компьютера. Но процессор является самой быстрой частью компьютера и часто другое оборудование не может за ним угнаться. Процессор обрабатывает всю вычислительную работу компьютера за пределами крупной графической работы которая выполняется с помощью GPU.

Шина материнской платы
Шина материнской платы – это часть устройства, которая передает данные между деталями. Термин “скорость шины” относится к тому, как быстро системная шина может перемещать данные с одного компонента компьютера к другому. Чем быстрее шина, тем больше данных она может передвигать в течение определенного количества времени. К системной “шине” подключается процессор для компьютера через “северный мост”, который организует обмен данными между оперативной памятью компьютера и процессором. Это самая быстрая часть шины материнской платы и обрабатывает наиболее жизненно важную нагрузку компьютера.

Шина для процессора
Сам процессор не будет иметь смысла, если для обработки данных он будет использовать шину материнской платы чтобы получить данные. Шина материнской платы не может увеличивать или уменьшать скорость процессора для получения потока данных в и из устройств, и играет ключевую роль в том, как хорошо будет работать процессор. Это та точка, где скорость шины материнской платы может повлиять на производительность процессора — процессор работает в режиме циклического процесса, с данными получаемыми в или из устройства через определенные промежутки времени. Если процессор не имеет каких-либо данных для работы с циклом, он теряет цикл и не обрабатывает какие-либо другие данные.

Недостаточная скорость шины материнской платы
Недостаточная скорость шины материнской платы может оставить процессор компьютера висящий в ожидании большего количества информации для обработки. Это создает “узкое место”, или точку, в которой одна часть компьютера, замедляет производительность для другой части системы. Если скорость шины материнской платы слишком медленная, то центральный процессор будет тратить значительное количество циклов и компьютер пользователя будет воспринимать это как снижение производительности.

Достаточная скорость шины материнской платы
Материнская плата, которая имеет достаточную или избыточную скорость шины процессора предложит оптимальную скорость работы. Если скорость шины материнской платы достаточно быстрая, то центральный процессор будет постоянно иметь новые данные в процессе, и будет готов обрабатывать новые данные, когда он завершает цикл. Пока процесс не идеален и всегда есть неиспользуемые циклы, достаточная скорость шины материнской платы поможет максимально использовать эти циклы.

Источник

Что такое тактовая частота?

Основные моменты:

Технология Intel® Turbo Boost.

Тактовая частота — это одна из главных технических характеристик процессора, но какую роль она играет? 1

Тактовая частота — это одна из главных технических характеристик процессора, но какую роль она играет? 1

Процессор — это мозг вашего компьютера, и его производительность имеет решающее значение для скорости загрузки программ и стабильности их работы. Однако существует несколько способов измерения производительности процессора. Тактовая частота или просто «частота» — один из самых важных показателей.

Если вы хотите узнать тактовую частоту своего компьютера, откройте меню «Пуск» (или нажмите клавишу Windows*) и введите текст «О системе». Модель и тактовая частота вашего процессора будут показаны в графе «Процессор».

Что такое тактовая частота?

Обычно чем больше тактовая частота, тем быстрее работает процессор. Однако существует и много других факторов.

Ваш процессор каждую секунду обрабатывает множество команд различных программ (в форме низкоуровневых расчетов, таких как арифметические операции). Тактовая частота определяет количество циклов, выполняемых процессором за секунду и измеряется в гигагерцах (ГГц).

С технической точки зрения цикл представляет собой импульс, синхронизируемый внутренним осциллятором, но для наших целей это базовая единица, помогающая понять концепцию тактовой частоты процессора. В течение каждого цикла в процессоре открываются и закрываются миллиарды транзисторов.

Частота определяет количество операций, выполняемых за заданное время, как указывалось выше.

Процессор с тактовой частотой 3,2 ГГц выполняет 3,2 млрд. циклов в секунду. (В старых процессорах тактовая частота измерялась в мегагерцах или миллионах циклов в секунду).

Иногда в одном тактовой цикле выполняется несколько команд, а в других случаях одна команда обрабатывается за несколько тактовых циклов. Поскольку разные архитектуры процессоров обрабатывают команды по разному, лучше всего сравнивать тактовую частоту процессоров одной марки и одного поколения.

Например, новый процессор может легко обойти по производительности процессор пятилетней давности с более высокой тактовой частотой, поскольку новая архитектура обрабатывает команды более эффективно. Процессор Intel® серии X может обойти по производительности процессор серии K с более высокой тактовой частотой за счет того, что он распределяет задачи между большим количеством ядер и имеет больший размер встроенной кэш-памяти. Но в пределах одного поколения процессор с более высокой тактовой частотой обычно превосходит по производительности процессор с более низкой тактовой частотой при работе в нескольких приложениях. Именно поэтому важно сравнивать процессоры одной марки и одного поколения.

Источник

Оверклокинг в массы!

Но разгону поддавались не только процессоры. Следующими стали видеокарты и оперативная память, а совсем недавно энтузиасты добились повышения производительности оптической мыши.

А вот и другая сторона медали:

В тоже время у некогда конкурирующих AMD Athlon передача идёт по обоим фронтам сигнала, в результате эффективная скорость передачи в два раза выше, чем реальная частота, 166Mhz у Athlon XP дает 333 эффективных мегагерц.

Джампер представляет собой некий «замыкатель» контактов, собранный в миниатюрном корпусе. В зависимости от того, какие именно контакты на плате замкнуты (или какие не замкнуты), система определяет собственные параметры.

Процессорный множитель (Frequency Ratio/Multiplier) позволяет добиться необходимой нам итоговой частоты процессора, оставляя при этом частоту системной шины неизменной. В настоящий момент во всех процессорах Intel и AMD (кроме Athlon 64 FX, Intel Pentium XE и Core 2 Xtreme) множитель является заблокированным, по крайне мере в сторону увеличения.

Для примера: мы имеем некий процессор со стандартной частотой в 2200MHz. Начинаем думать, а почему же это производитель так пожадничал, когда в этой же линейке с таким же ядром есть модели с 2600MHz и выше? Нужно это дело поправить! Существует два способа: изменить частоту процессорной шины или изменить процессорный множитель. Но для начала, если вы не имеете даже начальных знаний в компьютерной технике и не в состоянии по одному только названию процессора определить стандартную для него частоту FSB или его множитель, советую применить более надёжный метод. Специально для этого существуют программы, позволяющие получить исчерпываемую информацию по своему процессору. CPU-Z в своём сегменте является лидером, однако есть и другие. Можно с таким же успехом использовать SiSoftware.Sandra, RightMark CPU Clock Utility. Воспользовавшись полученными программами, мы можем легко вычислить частоту FSB и множитель процессора (а заодно еще кучу ранее неизвестной, но чертовски полезной информации).

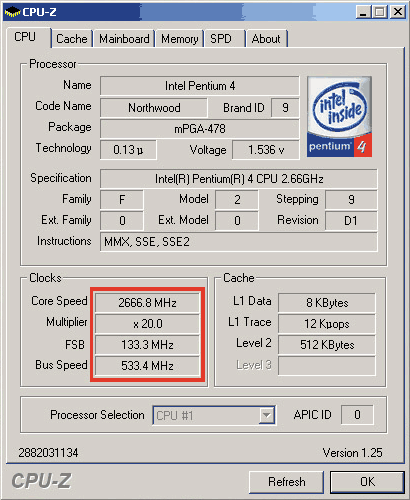

Возьмем, к примеру, процессор Intel Pentium 2.66GHz (20x133MHz) на ядре Northwood.

После нехитрых операций в виде поднятия частоты FSB, мы получаем 3420MHz.

Повышение частоты FSB или тактового генератора. Да, это и есть наш спаситель, который практически в 90% случаев является основным инструментом для разгона. В зависимости от того, насколько давно вы приобрели свой процессор или материнскую плату, будет разниться ваша стандартная частота FSB.

Начиная с первых Athlon у AMD и Intel Pentium на S478, стандартом была 100MHz системная шина. Далее «Атлоны» перешли сначала на 133, затем 166 и в конце концов закончили свою жизнь на 200Mhz шине. Intel тоже не спала и постепенно увеличивала частоты: 133, затем сразу 200, теперь уже 266, и даже 333MHz (1333Mhz в пересчете QDR).

Таким образом, мы ставим точку на этом разделе статьи и переходим к следующему. Немного рассмотрели теоретическую часть, плюс немного нюансов, которые могут попасться на вашем пути. Пора, что ли, приступать уже к делу. Заодно разбираясь по ходу, какие еще палки из колес предстоит вынимать.

Источник

Вы всё ещё меряете FSB сотнями?

Очень многие именно так и поступают последние 15-20 лет. Сотня или больше.

Что есть, Front Side Bus (FSB, системная шина)?
Шина, обеспечивающая соединение между x86/x86-64-совместимым центральным процессором и внутренними устройствами. Её опроная частота используется, с мультипликатором, процессором.

Весь инструментарий(я знаком с HwInfo64 и CPU-Z) именно на это (сотни) и заточен. Но вот, появился у меня процессор на котором я вижу частоту шины 25МГц.

И вроде все по честному, пару лет назад именно на них и перешли в АМД(Precision Boost), ими удобно точнее выставлять верхнюю границу рабочей частоты для ЦПУ. Но, тем не менее все (HwInfo64 и CPU-Z) продолжают показывать рабочую частоту исходя из 100МГц?! Поэтому мы видим очень подозрительную рабочую частоту ЦПУ. При заявленной 1500-1000МГц, процессор странным образом работает на 400-600МГц. Прокольчик.

Причем этот множитель влияет и на частоту работы памяти, по крайней мере на её отображаемые в тулсах параметры.

Само собой мысли сразу полетели в сторону ProcHot и ThermalThrottling. Но нет, с ними все было в порядке.

Ладно бы, эти «фальшивые» цифры рабочих частот, были только на моем «железе». Но нет, они же вылазят и на референсных платах(Bilby) от АМД. А датой выхода, этих процессоров на рынок, был первый квартал 2020-го.

Причем тесты на производительность, не показывают проседания. Рабочая частота как и заявлено 1500-1000МГц.

Бардак с частотами дополняется тем, что в настройках процессора присутствуют все цифры частот и 25 и 100МГц. И даже немного больше))). Так, например, для REFCLK существует еще и частота 27 МГц. Причем она заявлена как активная на момент после RESET. Тем не менее, всё время в течении выполнения UEFI, активна частота 25МГц. Но фокус, в Виндовс, мы снова видим в регистрах… 27МГц!

Хотя, документация от АМД, это совсем другая история. У АМД на нее никогда времени не хватало. Имеем, что имеем. И тому радуемся.

Так о чем же была статья? А не поверите, хочу инструментарий показывающий правду о железе. Вот и на жизнь жалуюсь. Хотя с такой документацией, которой радуют процессоростроители, ждать его прийдется еще не один год. Или, может вы знаете такой инструментарий? Тогда делитесь ссылками в комментариях!
