Мнимое изображение что это

Мнимое изображение

Опти́ческое изображе́ние — картина, получаемая в результате прохождения через оптическую систему световых лучей, распространяющихся от объекта, и воспроизводящая его контуры и детали. [1]

На практике часто меняют масштаб изображения предметов и проецируют его на какую-либо поверхность.

Соответствие объекту достигается, когда каждая его точка изображается точкой, хотя бы приблизительно. При этом различают два случая: действительное изображение и мнимое изображение.

Действительное изображение нельзя видеть непосредственно, но можно увидеть его проекцию, просто поставив рассеивающий экран. Действительное создаётся такими оптическими системами, как объектив (например, кинопроектора или фотоаппарата) или одна положительная линза.

Во всякой реальной оптической системе неизбежно присутствуют аберрации, в результате чего лучи (или их продолжения) не сходятся идеально в одной точке, и кроме того, максимально близко сходятся не совсем там, где нужно. Изображение получается несколько размытым и геометрически не полностью подобным предмету; возможны и другие дефекты.

Пучок лучей, который расходится из одной точки или сходится в ней, называется гомоцентрическим. Ему соответствует сферическая световая волна. Задача большинства оптических систем —- преобразовывать расходящиеся гомоцентрические пучки в гомоцентрические же, тем самым создавая мнимое или действительное изображение, чаще всего, в другом масштабе по отношению к предмету.

Стигматическое изображение (от др.-греч. στίγμα — укол, рубец) — оптическое изображение, каждая точка которого соответствует одной точке изображаемого оптической системой объекта.

Стигматическое изображение не обязательно геометрически подобно изображаемому объекту, но если оно подобно, такое изображение называется идеальным. Это возможно лишь при условии, что в оптической системе отсутствуют или устранены все аберрации, и что возможно пренебречь волновыми свойствами света. Оптическую систему, которая создаёт идеальное изображение, называют идеальной оптической системой. Идеальными можно приближённо считать центрированные системы, в которых изображение получается с помощью монохроматических и параксиальных пучков света.

Источник

Оптика. Линза. Собирающая линза. Действительное и мнимое изображение.

Собирающая линза – это линза которая в средней части толще, чем по краям. Если на собирающую линзу попадает пучок лучей, параллельных главной оптической оси, то после преломления в линзе они собираются в одной точке F, которую обозначают как главный фокус линзы.

Посредствам линз получится делать увеличенные и уменьшенные изображения объектов.

Опыты демонстрируют: отчётливое изображение формируется, когда объект, линза и экран размещены на определённых расстояниях друг от друга. В зависимости от их взаимного положения изображения могут быть перевёрнутыми или прямыми, увеличенными или уменьшенными, действительными или мнимыми.

Изображение, даваемое собирающей линзой, в зависимости от соотношения дистанции d от предмета до линзы и ее фокусным расстоянием F:

— d 2F – уменьшенное, перевернутое, действительное (предмет расположен за точкой двойного фокуса, пример – фотоаппарат, глаз).

Когда изображение действительное, его получится спроецировать на экран. В этом случае изображение будет видно из всякой точки комнаты, из которой виден экран.

Когда изображение мнимое, то его не получится спроецировать на экран, а можно только увидеть глазом, располагая его определённым образом по отношению к линзе (нужно смотреть «в неё»).

Источник

Учебники

Журнал «Квант»

Общие

Содержание

Действительное и мнимое изображения

Пусть падающие на оптическую систему лучи после преломления выходят сходящимся пучком лучей, пересекающихся в точке S₁ (рис. 1 а, оптическая система изображена прямоугольником). В этом случае S₁ – это действительное изображение.

Если из оптической системы вышел расходящийся пучок лучей и продолжения этих лучей пересекаются в точке S₁ (рис. 1 б), то S₁ – это мнимое изображение.

Линза

При решении задач с системой линз задача разбивается на несколько частей (по числу линз):

1 часть – рассматривается только первая к предмету линза (все остальные линзы не рассматриваются и никак не влияют на решение); 2 часть – рассматривается только вторая линза, а предметом для нее служит изображение от первой линзы и т.д.

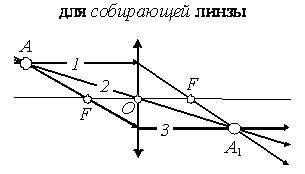

Построение в линзах

При построении изображения точек выбирают любые два из трех стандартных лучей.

Виды изображения

1) действительное или мнимое;

2) прямое или перевернутое;

3) увеличенное или уменьшенное.

Дополнительные лучи при построении

При построении можно воспользоваться следующим свойством:

все лучи света, направленные параллельно побочной оптической оси, после преломления собираются в побочном фокусе (рис. 4).

Оптическая сила линзы

где F – фокус линзы (м); D – оптическая сила линзы (дптр). ОБРАТИТЕ ВНИМАНИЕ, что в некоторой физической литературе учитывают знаки в величинах, тогда:

где D₀ – оптическая сила системы вплотную сложенных N тонких линз (дптр); D₁, D₂, …, D_N – оптические силы тонких линз системы (дптр).

Формула тонкой линзы

Пусть на оптическую систему падает расходящийся пучок лучей, пересекающихся в точке S (рис. 5 а, оптическая система изображена прямоугольником). В этом случае S – это действительный источник (предмет).

Если на оптическую систему падает сходящийся пучок лучей и продолжения этих лучей пересекаются в точке S (рис. 5 б), то S – это мнимый источник (предмет).

Увеличение линзы

где Г – увеличение линзы; H – высота изображения (м); h – высота предмета (м).

где Г – увеличение линзы; f – расстояние от изображения до линзы (м); d – расстояние от предмета до линзы (м).

Оптические приборы

где Г_l – увеличение лупы; d₀ – расстояние наилучшего зрения (для нормального глаза), равное 0,25 м; F – фокусное расстояние лупы (м).

Для нормального (здорового) глаза расстояние наилучшего зрения равно d₀ = 25 см.

Ближний предел аккомодации – это наименьшее расстояние, на которое можно рассматривать предметы, максимально напрягая мышцы глаз.

Источник

МНИМОЕ ИЗОБРАЖЕНИЕ

— оптич. изображение предмета, создаваемое расходящимся пучком лучей, прошедшим оптич. систему, если мысленно продолжить их в обратном направлении до пересечения. M. и., в отличие от действительного, нельзя получить на экране или фотоплёнке. Для того чтобы расходящийся пучок световых лучей превратить в сходящийся, нужно на их пути поместить собирающую оптич. систему. В частности, такой системой является глаз человека, изображение в этом случае получается на сетчатке. Простейший пример M. и.- изображение предмета в плоском зеркале. Подробнее см. Изображение оптическое.
