Мотор невтыковый что значит невтыковый
АВТОВАЗ доработал 1.6-литровые двигатели, чтобы не гнуло клапана, новые подробности
На современных двигателях ВАЗ при обрыве ремня газораспределительного механизма клапана «встречаются» с поршнем, что вызывает критические повреждения и требует дорогостоящего ремонта. В связи с этим АВТОВАЗ решил модернизировать линейку моторов, установив новые поршни, которые исключат подобные повреждения, пишет CARscope.ru со ссылкой на свои источники.
Поставщик завода, компания Federal Mogul, освоила производство поршней с выточками (лунками, цековками) в днище. Моторы с такими поршнями в народе называют «безвтыковыми», то есть при обрыве ремня ГРМ клапаны не «втыкаются» в поршни, в днищах которых на этот случай предусмотрены специальные проточки.
Новая поршневая группа предназначена для целого ряда 1,6-литровых двигателей, которые устанавливаются на модели Lada Granta, Kalina, Largus, Vesta, XRAY:
Для 1,8-литрового двигателя с индексом ВАЗ-21179 доработанная поршневая группа не предусмотрена.
Обн.29.08.18: За день до открытия ММАС-2018 представители АВТОВАЗа представили СМИ обновленное семейство Lada Granta. Теперь на всех двигателях «Гранты» — и 8-клапанных, и 16-клапанных применяют «безвтыковые» поршни, то есть, с проточками, куда «проваливается» клапан в случае если порвётся ремень ГРМ, а поршень, толкаемый вверх по инерции пойдёт ему навстречу. Об этом Колеса.Ру сообщил Никита Гладкий (менеджер по продукту).
Обн.04.09.18: Сайт лада.онлайн уточнил информацию в официальной группе LADA в ВК. Ответ:
На вопрос «и на Весту и на XRAY с 1.6 литровыми?» Ответили так:
Позже клиентская служба АВТОВАЗ сообщила:
Lada Largus тоже получила такую доработку двигателя, т.к. на этот автомобиль устанавливаются аналогичные 1.6-литровые моторы.
Обн.06.09.18: В сеть попал слайд под названием «Изменение конструкции поршня двигателя». В нем указывается, что для всех двигателей использованы поршни новой конструкции (на фото указаны только 1.6-литровые двигатели). Лунки в днище поршня на полный ход клапанов исключают возможности втыка клапанов в поршень при нарушении кинематики ГРМ (например, при обрыве ремня).
Новое покрытие и изменение боковой профиля юбки поршня позволило увеличить износостойкость поршней и как следствие, уменьшить склонности двигателей к возникновению стука и повышенному расходу топлива.
Хотите увидеть данную доработку на 1.8-литровых моторах? Это произойдёт, если марка «увидит чёткий запрос со стороны потребителя», который «пока таких пожеланий не высказывал». Проще говоря, хотите получить «безвтык» — пишите письма на завод. Об этом сообщил auto.mail.ru Сергей Корниенко, начальнику управления развития продуктового портфеля марки Lada.
По неофициальной информации «безвтыковые» поршни начали устанавливать с номера двигателя 3920500.
Обн.16.09.19: Источник, связанный непосредственно с производством двигателей ВАЗ 21179, прислал нам фото и рассказал еще некоторые подробности:

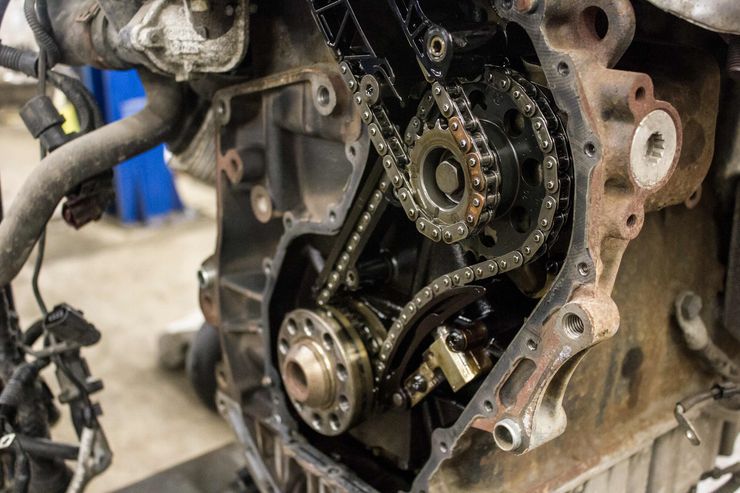

Почему ремень ГРМ гораздо надежнее цепного привода
Если говорить о нашем автопроме, то впервые цепной привод ГРМ применили еще в 60-х годах прошлого века на двигателе УЗАМ-412, который ставили на «Москвич». Однако после появились «Жигули», где привод был ременный. Это и послужило рождению массы споров, какой из них все-таки лучше.
В мировом автопроме также нет единого мнения на этот счет. Дело в том, что оба привода постоянно совершенствовуются. Повышается и надежность материалов. Поэтому до наших дней дожили обе разновидности. Да и сами мотористы подчас используют в одних моторах ремень, а в других — цепь. Это говорит о том, что принципиального различия в типе привода нет, но есть нюансы, которые могут иметь решающее значение при выборе.
Скажем, в конструкции цепного и ременного привода ГРМ есть немало различий. Ремень расположен снаружи двигателя, а цепь установлена внутри мотора. Это значит, что состояние ремня, можно контролировать визуально. Достаточно снять защитный пластиковый кожух. Если заметили на ремне трещины или сильный износ, расходник оперативно меняют, тем самым, спасают мотор от дорогого ремонта.
Это особенно важно, когда машину эксплуатируют в городе. Ведь в пробках двигатель постоянно работает на холостых оборотах. Значит идет нагрузка на привод. Поэтому рекомендованный производителем интервал замены ремня или цепи получается некорректным. И тут снова на первый план выходит визуальный контроль. Ремень, который износился раньше положенного срока, можно вовремя заменить, чего не скажешь о цепи.
Учтите и тот факт, что ресурс ремня не зависит от качества залитого в мотор масла, а вот цепь, которая работает в масляной ванне, наоборот — очень чувствительна к хорошей смазке.
Еще один нюанс. В моторе с цепным приводом возникают сложные колебания, которые вызваны неравномерностью работы цепи. Для гашения этих колебаний инженеры ставят так называемые успокоители, которые выглядят, как пластиковые пластины. При этом они еще и выполняют роль натяжителей. В процессе эксплуатации пластиковые пластины изнашиваются, а цепь вытягивается. Конечно же, вытягивается не сам металл. Удлинение происходит из-за увеличения зазоров в шарнирах, которых больше сотни. Заметить износ можно, разобрав мотор, а это процесс трудоемкий и дорогой. Иногда для сей операции даже нужно снять с автомобиля двигатель. А ремень можно перекинуть в любом гараже.
Наконец, в дороге, если мотор «невтыковый», поставить новый ремень взамен порвавшегося не составит труда. А вот если цепь перескочила на зуб или два, то ваша поездка закончена, а двигатель обречен на капремонт.
Поршневая от Громозеки. Калина 1.4 16кл-> невтыковый мотор. Отчёт.
Начало истории, обсуждение в теме «Калиноводам»:
Как вариант, может слышали, есть такая поршневая от Громозеки. Цилиндры нужно растачивать. Там поршни в диаметре 79 мм. Двигатель в итоге становится объемом 1,5 л. Читал форумы, люди хвалят эту поршневую. Минусы на мой взгляд заключаются только в том, что данная ШПГ будет тяжелее, ну и плюс расточка до критических размеров.
Так что, может кто ставил себе такую поршневую, отзовитесь.
Или предложите другой вариант. Заранее спс!
ПС: Поршневая вышеуказанная «НЕВТЫКОВАЯ», за обрыв ремня или перелом роликов можно не беспокоиться.
Эту историю начну с конца событий в обратной последовательности.
Вот так должно выглядеть нормальное маслосьемное кольцо
Фотография из Фотогалереи на E1.ru
Вот таким оно стало
Фотография из Фотогалереи на E1.ru
Фотография из Фотогалереи на E1.ru
Фотография из Фотогалереи на E1.ru
Фотография из Фотогалереи на E1.ru
Странно что все кольца сожрало около замка.
Странно что автомат по одеванию колец замок маслосьемного кольца установил по оси пальца, что недопустимо
Цитата из мануала: «Устанавливаем на поршни кольца и располагаем их следующим образом: замок верхнего компрессионного кольца ориентируем под углом около 45° к оси поршневого пальца замок нижнего компрессионного кольца – под углом 180° к оси замка верхнего кольца. замок маслосъемного кольца – под углом 90° к оси замка верхнего компрессионного кольца.»
Виновник?
Фотография из Фотогалереи на E1.ru
Что делает Громозека: берёт заготовку для классического поршня, протачивает четыре ямки под клапана и чего то ещё.
Фотография из Фотогалереи на E1.ru
Вот отличие от родного
Фотография из Фотогалереи на E1.ru
Далее комплектует поршень пальцем, шатуном, стопорными колечками и далее начинается его профессионализм.
В комплекте все четыре поршня-шатун-палец одинакового веса. Поршни подписаны и разложены в определенной последовательности. Этому даже удивился расточник у Буртелова. На фото видно диаметр поршней в районе юбки по убывающей. Потому что четвёртый горшок более теплонагруженный.
Фотография из Фотогалереи на E1.ru
Фотография из Фотогалереи на E1.ru
Все горшки у блока точили в размер как в книжке с необходимым допуском.
Фотография из Фотогалереи на E1.ru
Фотография из Фотогалереи на E1.ru
Пока блок в расточке можно заняться ГБЦ.
Фотография из Фотогалереи на E1.ru
Как уже писал хозяин авто клапана заменили. Гидрики оставили старые и вот в каком состоянии они были: треть гидриков не продавливается, на видео первый пример. Второй пример одной трети гидриков у которых начало конца. И третий пример это убитые вхлам, из которых выливается масло при небольшом нажатии.
Фактически это капиталка.
Если интересно могу выложить цены на запчасти и работы по расточке-шлифовке, чтоб вам иметь представление о стоимости.
Свои расценки на работы тут выкладывать не могу, спрашивайте в личку.
[Сообщение изменено пользователем 13.06.2017 20:21]
Как узнать втыковый мотор или нет
Кому нужен втык?
Сам бы я до этой темы не додумался: мне ее подсказал коллега, Гена Емелькин. Он — главный зарулевский технарь, а также критик всевозможных неточностей, ошибок и откровенных ляпов. Сразу скажу — речь опять пойдет про ляп, но не про зарулевский, а куда более значимый. Впрочем, ляпом его считают далеко не все — в общем, дадим слово Геннадию.
«Вспомнить очень популярную когда-то среди автолюбителей тему заставил неприятный случай с Ладой Гранта. Из-за подклинившего жидкостного насоса (помпы) срезало зубья ремня ГРМ и произошло столкновение поршней с клапанами. Последние загнулись — в прямом и переносном смысле. В итоге вместо замены помпы и ремня с натяжным роликом, как это ранее делали на 1,5 литровых восьмерках и девятках, предстоит снятие головки блока цилиндров для замены клапанов. Уточню: на Гранте установлен двигатель 21116 (1,6 л.) с облегченной ШПГ (шатунно-поршневой группой), полуавтоматическим натяжителем и импортным ремнем. Это — так называемый втыковой двигатель: встреч поршней с клапанами он не переносит. (Из гаммы двигателей, которые выпускает завод, невтыковой всего лишь один — 8-ми клапанный ВАЗ-11183 с тяжелой ШПГ, с ручным натяжным механизмом.)
«Правильные» ответы я знаю: мол, ничего удивительного — надо внимательнее следить за автомобилем. И, вообще — сами виноваты, а невтыковых двигателей сегодня днем с огнем не сыщешь. Такова современная тенденция двигателестроения. Но я придерживаюсь иной точки зрения: д вигатель на отечественном ВАЗовском автомобиле должен быть невтыковым. И вот почему.
Проблема не в том, что многие автовладельцы разгильдяйски относятся к обслуживанию двигателя, а в нестабильном качестве запчастей. Если, например, заводчанам удалось модернизировать приводной механизм ГРМ, доведя его ресурс (гарантированный) до 180 тыс. км пробега, то качество жидкостных насосов оставляет желать лучшего. Известны случай разрушения помпы на 35 тыс. км. пробега. В этой ситуации автовладелец вряд ли что-то может предпринять. Разве что, заранее, на свежем автомобиле заменить ненадежную помпу более качественной. Но где гарантия, что купленное изделие с логотипом известного производителя — не подделка? И куда пойти, чтобы купить заведомо хорошую деталь? Сегодня навести порядок с запчастями нереально.
Предвижу еще возражение: дескать, сделать невтыковой двигатель, укладывающийся в современные эконормы, невозможно. Это, на мой взгляд — очередная дежурная фраза маркетологов и заводских экономистов. Ссылка на втыковые импортные двигатели неубедительна. Во-первых, перед иностранными разработчиками нет такой задачи. Во-вторых, у них и мысли не возникает о том, что ресурс запчастей непредсказуем.
Если опросить владельцев автомобилей, то за обладание невтыковым двигателем проголосуют не только владельцы отечественного автопрома, но и импортного. И при этом будут готовы за это доплатить.
На поршнях двигателя ВАЗ-21116 с облегченной ШПГ нет проточек под клапаны. Чтобы доработать его до «невтычного» состояния, придется раскошелиться. А это крайне, сами понимаете, непопулярная тема…»
А что думаете про втык вы, коллеги? Кто или что в нем нуждается? И нуждается ли?
Превращаем втыковый вазовский мотор в безвтыковый
Чтобы модернизировать вазовский моторDatsun mi-DO, нам понадобится заменить ключевые детали и необходимые прокладки.
Делу крышка
Мы оставляем прежнюю клапанную крышку, а сопутствующие прокладки, в том числе и две втулки, вставляющиеся в отверстия на крышке, понадобились новые. Обратите внимание, что при замене втулок герметик не требуется. Многие герметики со временем отслаиваются, попадают через масляные каналы в поддон, а оттуда — в маслозаборник, забивая систему. Поэтому мы рекомендуем по возможности не использовать герметик.
Всему голова
Переходим к головке блока цилиндров. Меняем все клапаны, оказавшиеся загнутыми, на новые. Для этого притираем их и проверяем на герметичность. Затем ставим маслосъемные колпачки, а после — сами клапаны. При снятии головки блока повреждаются все прокладки, и их также необходимо заменить.
Особенно важна прокладка между головкой и блоком. Она двухслойная, металлическая, с пружинящими «зигами», которые обеспечивают герметичность соединения при меньшем моменте затяжки. Благодаря этой детали существенно сокращается объем газов, попадающих в картер двигателя, — это помогает стабилизировать его работу, а меньший момент затяжки снижает деформацию стенок цилиндров. На нашем моторе используются болты М10, затягивающиеся в три приема: сначала — с моментом 20 Нм, затем они дважды доворачиваются на 90°.
Обратим внимание на распредвал. На его подшипниках есть участки, которые необходимо — без фанатизма! — смазать герметиком, чтобы масло не вытекало по торцевым поверхностям. Притянув головку, при установке толкателей нужно проверить зазоры в клапанах, так как все клапаны у нас новые, а шайбы старые. Последние при необходимости также придется заменить. На шайбах есть маркировка, при установке она должна оказаться внутри толкателя. Шайбы располагают так, чтобы они не протирались при контакте с кулачком распредвала.
Тонкости ШПГ
Переходим к самому интересному — к шатунно-поршневой группе. На нашем втыковом двигателе у поршней нет проточек под клапаны. Мы решили поменять поршни на новые, с проточками, причем вместе с шатунами, так как старые погнулись. Запчасти мы заказали у официального дилера Federal Mogul. В комплект на один цилиндр входят поршень, кольца, палец и собственно шатун вместе с болтами для крепления нижней крышки его головки. На днище поршней видны проточки, а также нанесены номер 11189, стрелка, указывающая направление установки поршня в блок цилиндров, и дата выпуска. Юбка имеет улучшенное покрытие из оксида железа, защищающее ее от повреждений.
Нижняя головка шатуна изготовлена по разрывной технологии, за счет чего место стыка практически не видно. Болты, которыми крепится нижняя крышка шатуна, затягиваются в два приема: сначала — с моментом 20 Нм, затем доворачиваются на 135°. Ориентироваться при сборке помогают выступы на нижней крышке и на теле шатуна. На нижней головке этой запчасти, с двух сторон, есть дублирующаяся в двух местах маркировка: указаны дата выпуска детали и ее номер в партии. Все номера должны совпадать.
По диаметру юбки поршни делятся на три класса. У нас были поршни класса В, поэтому и новые имеют тот же класс, о чем говорит соответствующая маркировка на деталях. Пометка есть и на блоке цилиндров — на привалочной поверхности, рядом с резьбовыми отверстиями, где крепится поддон двигателя.
При покупке запчастей также важно учесть класс шатуна по массе! Эта информация есть на крышке нижней его головки. Таких классов три, и они обозначаются точками — одной, двумя или тремя. В комплекте должны быть шатуны одного класса либо соседних, например первого и второго, но ни в коем случае не первого и третьего.
После установки поршневой группы и затяжки болтов крепления шатунов ставим алюминиевый поддон. Прокладка здесь не нужна — только герметик. Желательно использовать маслобензостойкий состав. Наносить следует совсем немного герметика, чтобы излишки не выдавило во внутреннюю полость.
Новые зубья
Переходим к приводу ремня ГРМ. Мы выбрали комплект Gates, в который входят помпа от Dolz с прокладкой, ремень и ролик с полуавтоматическим натяжителем. К слову, для натяжения используются разные приспособления. Мы подобрали серповидный захват, рассчитанный под ролик. Захват ставится на ролик, к головке последнего прикручивается болт, и ремень натягивается. Мы отдали предпочтение большому набору с помпой, чтобы подстраховаться: пробег у нашего автомобиля 68 тыс. км, и сколько еще проживет установленная на нем помпа, неизвестно.
Ремень привода вспомогательных агрегатов также было решено поменять — на старом появились отслоения. Мы купили ремень Gates 6PK995 и новый ролик INA вместо посвистывающего старого.
Цена вопроса
Что касается стоимости работ, то и здесь разброс очень большой. В Московском регионе в зависимости от сервиса ремонт подобного вазовского двигателя обойдется в сумму от 15 000 до 40 000 рублей.
Чтобы «довести до ума» мотор ВАЗ-21116, придется потратить время на поиск запчастей и приличную сумму. Но если втыковый двигатель уже накрылся — а случиться с ним это может когда и где угодно, — такая доработка гарантированно избавит вас от повторения подобной ситуации и всех возможных последствий.
Другие выпуски «Технической среды» доступны в нашем спецпроекте, а также на нашем канале в YouTube.
На каких двигателях ВАЗ и иномарках гнет клапана
При покупке автомобиля далеко не все автолюбители интересуются, является ли установленная на машине силовая установка «втыковый» т.е. гнет ли клапана на ней при обрыве ГРМ. А этот вопрос достаточно важен и от ответа на него зависит, насколько трудоемким и в какую сумму обойдется ремонт двигателя в случае возникновения такой поломки.
Что такое «втыковый двигатель»?
Данное понятие характеризует вероятность столкновения поршней с клапанами, в результате чего последние получают повреждения – они гнутся.
Ситуация такая возникает при обрыве привода ГРМ, когда газораспределительный механизм останавливается, а кривошипно-шатунный продолжает работать по инерции.
«Втыковые» и «невтыковые» силовые агрегаты есть в линейке практически у всех автопроизводителей, в том числе и ВАЗ. При этом второй вариант моторов, естественно, является более приоритетным при выборе автомобиля.
Если рассматривать продукцию АвтоВАЗ, то у этого производителя линейка силовых установок достаточно обширна, и у одних моторов при обрыве привода ГРМ клапана гнет, а в других такая поломка не возникает.
Проблемой при выборе для приобретения автомобиля ВАЗ является тот факт, что на одну и ту же модель могут устанавливаться как «втыковые», так и «невтыковые» агрегаты, что может запутать покупателя.
Какие двигателя стоят на некоторых моделях ВАЗ смотрите ниже.
Стоит отметить, что на вероятность изгиба клапанов оказывает влияние тип привода ГРМ. К примеру, на ВАЗ классического семейства (ВАЗ-2101-2107) а также «Нива», устанавливались только «втыковые» двигатели. Но на моторах этих авто используется цепной привод ГРМ, отличающийся высокой надежностью. Поэтому на классических ВАЗ и «Нива» проблема с гнутьем клапанов из-за столкновения с поршнем, по сути, не актуальна из-за низкой вероятности ее возникновения.
Начиная с ВАЗ-2108 и заканчивая самыми последними моделями – «Приора», «Гранта», «Калина» и т. д. используется только ременной привод ГРМ. Вот он может оборваться и повреждения, которые получит мотор, зависят от того, «втыковый» ли он или нет.
Почему двигатели гнут клапаны?
Одним из способов увеличения мощности двигателя является обеспечение максимально эффективного наполнения камер сгорания топливовоздушной смесью и отвода выхлопных газов. И делается это двумя методами – увеличением количества клапанов на каждый цилиндр и повышением пропускной способности впускных и выпускных окон.
Второй метод реализуется путем увеличения расстояния выхода клапана из седла, и именно это является причиной столкновения его с поршнем с последующим изгибом.
Благодаря приводу газораспределительного механизма от коленчатого вала обеспечивается синхронная работа ГРМ и КШМ. При нормальном функционировании силового агрегата, на подходе поршня к ВМТ клапана находятся к закрытом положении, что исключает их соприкосновение.
Если же привод газораспределительного механизма оборвало, теряется связь между механизмами, и ГРМ сразу останавливается, а КШМ продолжает функционировать (за счет инерции маховика). При этом возвратные клапанные пружины устанавливают распредвал в положении, при котором большинство кулачков вала не давят на клапаны (они закрыты), но некоторые из них все же поворачиваются так, что воздействуют на клапаны и последние оказываются открытыми.
В «невтыковых» двигателях конструктивно предусмотрено сохранение расстояния между клапанной тарелкой и днищем поршня, находящимся в ВМТ, поэтому даже при открытых клапанах соприкосновения не происходит.
На этих силовых установках обрыв привода газораспределительного механизма не приводит к каким-либо внутренним повреждениям узлов и деталей, и для восстановления работоспособности силового агрегата достаточно установить новый ремень и выполнить регулировочные работы (выставить все по меткам).
А вот если силовая установка — «втыковая», сильно выступающие клапаны сталкиваются с поршнем, что приводит к их изгибу. На таких моторах обрыв привода ГРМ обычно сопровождается сильным одинарным стуком. Ремонт двигателя в этом случае трудоемкий и дорогостоящий, поскольку приходится менять поврежденные детали, восстанавливать ГБЦ.
На силовых агрегатах ВАЗ, подверженных гнутью клапанов при обрыве привода, особо актуальной является своевременная замена ремня ГРМ и периодическая диагностика его состояния, проверка и регулировка натяжения. Такие меры являются практически единственными для предотвращения поломки клапанов.
Двигатели ВАЗ – «невтыковые» и «рисковые»
Поскольку на каждую из моделей ВАЗ устанавливается несколько силовых установок, важно знать, какие из них являются «втыковыми».
Как уже отмечено, на классических ВАЗ (2101-2107) и ВАЗ «Нива» устанавливались силовые агрегаты, у которых изгиб клапанов происходит. Но поскольку привод ГРМ на этих моторах – цепной, «втыковость» можно в расчет не брать.
«Самара»
На автомобили семейства «Самара» (ВАЗ 2108-21099) устанавливались:
Из них агрегаты 21083 и 2111 при обрыве ремня ГРМ клапаны не гнули, а вот версии 21081 и 2108 являлись «рисковыми».
ВАЗ 2110-2112
На моделях 10-го семейства (ВАЗ-2110-2112) линейка силовых установок еще более обширна. Часть агрегатов устанавливались на все авто этого семейства, а некоторые предлагались только для определенных моделей.
Общими для всех моделей являлись моторы с индексами ВАЗ-2110, 2111 (8-клапанный), 2112, 21114, 21124. Из них «втыковыми» являются двигатели ВАЗ-2112 и 21114, а остальные клапаны не гнут.
Дополнительно автомобиль модели ВАЗ-2112 комплектовался силовым агрегатом ВАЗ-21128, который тоже «рисковый» и при обрыве ремня ГРМ гнет клапаны.
«Самара-2»
Автомобили семейства «Самара-2», к которому относятся модели ВАЗ 2113-2115, оснащаются агрегатами марок ВАЗ-2111, 21114, 21124 и 21126. Из них «безрисковыми» являются только моторы ВАЗ-2111 и 21124.
Также для версий ВАЗ-2113 и 2115 предлагался мотор с индексом 11183, у которого обрыв ремня не приводит к изгибу клапанов.
«Гранта», «Калина», «Приора»
Лада «Гранта» оснащается линейкой установок следующих марок: 11183, 11186, 21126 и 21128. Последними двумя из них также оснащается версия «Гранта Спорт». Из всех моторов только версия 11183 является «невтыковой», остальные – гнут клапаны.
Для Лада «Калина» предлагаются моторы марок ВАЗ 11183, 11186, 11194, 21126 и 21127. Последних два агрегата также устанавливаются на модель «Калина Спорт», а версия «Кросс» оснащается двигателями 21127 и 11186. Из всей линейки только мотор ВАЗ-11183 не гнет клапаны при обрыве ремня ГРМ.
Лада «Приора» комплектуется установками с индексами 21114, 21116, 21126 и 21127. Все эти моторы — «втыковые».
Отметим, что выше указаны только основные марки силовых установок, которыми комплектуются те или иные модели. Но АвтоВАЗ практически всегда «грешит» экспериментальным мелкосерийным производством, когда на какие-то авто устанавливаются агрегаты, которые для него нехарактерны.
К примеру, на ВАЗ-2109 устанавливался мотор с идентичным индексом, отличающийся от версии 2108 облегченной конструкцией, а небольшая серия ВАЗ-2108 и вовсе оснащалась роторной установкой с маркировкой ВАЗ-415.
ЧИТАЙТЕ ПО ТЕМЕ : Другие характерные неисправности ВАЗ 2110 и других моделей серии.
Иномарки
Немного затронем тему иномарок. Ниже показано на каких двигателях от Toyota, Suzuki, Daewoo, Chevrolet, Citroen, Hyundai, Renault, Volvo, Kia, Fiat, Mercedes, Peugeot, Honda, Ford, Geely, Mitsubishi, Nissan, Audi, Volkswagen, Skoda, Opel, Lifan, Chery, Mazda, Subaru гнет клапана.
Определяем, какой двигатель рисковый
Большое количество силовых агрегатов ВАЗ и вероятность попадания на экспериментальную модель затрудняет определение, является ли двигатель на том или ином авто «втыковым». При этом даже штудирование тех. документации не всегда дает достоверный ответ.
Определить, гнет ли клапана на двигателе, позволяет только его физическая проверка. Операция эта не совсем простая, особенно это касается 16-клапанных агрегатов, но она позволяет точно установить подверженность их к изгибу клапанов.
Данный метод подойдёт для проверки автомобилей и от других производителей.
Алгоритм работ проверки очень прост:
Если при проверке распредвалы вращались, не стопорясь – двигатель клапаны не гнет.
Этот метод проверки хоть и трудоемкий – надо разбирать привод ГРМ, затем снова собирать, выставлять по меткам, но он дает точный ответ.
Также читайте гнет ли клапана на Чери Тигго при обрыве ремня ГРМ.
Способы решения проблемы
Поскольку столкновение поршней с клапанами несет достаточно серьезные негативные последствия, то многих автолюбителей интересует, можно ли повлиять на эту ситуацию.
Существует несколько методов, которые позволяют сделать из мотора, гнущего клапаны, в «безвтыковый».
Самый простой из них – установка поршней с проточками. Кстати, на некоторых моторах ВАЗ именно так и решается проблема с «втыковостью».
На днище таких поршней имеются специальные углубления под тарелки клапанов. За счет этого последние в открытом положении не соприкасаются с поршнями, установленными в ВМТ.
Но таким способом можно модернизировать не все моторы, по той причине, что не всегда удается найти поршни с проточками заводского изготовления на замену «родных».
Второй метод – самостоятельное изготовление проточек на поршне. Этот способ подойдет для тех, кто не нашел «невтыковые» поршни на замену. Но у этого метода есть существенный недостаток – очень сложно изготовить одинаковые углубления на всех поршнях. В результате может образоваться дисбаланс поршней по весу, что скажется на ресурсе КШМ. Также разные по размеру проточки могут стать причиной разной компрессии в цилиндрах, и устранить эту проблему не удастся.
Третий метод – увеличение высоты камеры сгорания. Делается это путем установки 2-3 прокладок под головку блока. У этого способа негативная сторона — увеличение объема камеры сгорания, что влечет за собой падение компрессии, и как следствие – снижение мощности и увеличение расхода топлива.
Тюнинг и его влияние на «втыковость»
ВАЗ – отличный вариант для тюнинга автомобиля, чем и пользуются многие владельцы. Одним из основных видов тюнинга двигателя является повышение его мощности, и делается это тем же путем, который используют конструкторы – обеспечением лучшей наполняемости цилиндров топливовоздушной смесью. Для этого достаточно лишь установить вместо штатного распредвала тюнинговый – с большей высотой кулачков.
Но повышение мощности при помощи тюнингового вала имеет и негативную сторону – клапаны выходят из седел на большее расстояние, а значит, повышается вероятность столкновения их с поршнями при обрыве привода ГРМ. Поэтому такой тюнинг даже «безрисковый» мотор делает «втыковым».
Чтобы не сделать двигатель «рисковым», при тюнинге лучше не вносить коррективы в конструкцию ГРМ, но уж если решено сделать модернизацию, то следует быть готовым постоянному контролю состояния привода.
Напоследок отметим, что если двигатель – «втыковый», то это не значит, что он очень проблемный. При своевременном обслуживании привода ГРМ вероятность образования такой поломки, как изгиб клапанов, очень низка и она может не возникнуть на протяжении всего периода эксплуатации автомобиля.
