Регулятор давления АК-11Б. Схема работы компрессора КТ6-Эл

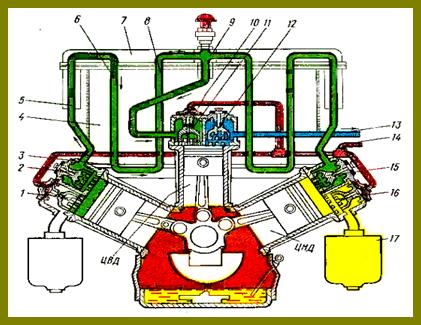

Схема работы компрессора КТ6-Эл.
К О М П Р Е С С О Р А
В правом ЦНД при движении поршня вниз вследствие разрежения пластины всасывающего клапана отжимаются от седла, и происходит процесс всасывания (жёлтый цвет) через фильтр 17 и всасывающие клапаны 16 (нагнетательный клапан 15 закрыт), а в левом ЦНД – первая ступень сжатия (зелёный цвет) и нагнетание через клапан 2 по трубе 5 в холодильник 4 ( всасывающие клапаны 1 закрыты).
Путь воздуха из ЦНД и ЦВД через холодильник 4 показан стрелками. Воздух по трубе 5 поступает в верхний коллектор 7, откуда по ребристым трубкам 6 (12 трубок) попадает в нижний коллектор 3, а затем по второму ряду ребристых трубок 8 (10 трубок) поднимается в камеру 9, сообщённую с полостью крышки 10 ЦВД. Такой же процесс проходит и во втором ЦНД (камера 9 общая для обоих ЦНД).
При движении в низ поршень ЦВД засасывает через всасывающие клапаны 11 сжатый воздух из холодильника, а при обратном ходе сжимает его. Когда давление воздуха сравняется с давлением воздуха в главном резервуаре, открываются нагнетательные клапаны 12, и при дальнейшем движении поршня происходит нагнетание воздуха (синий цвет) в главные резервуары по трубе 13.
Как только в главном резервуаре установиться максимальное давление, воздух из регулятора давления по трубопроводу 14 поступит к разгрузочным устройствам ЦНД и ЦВД (красный свет) в полости над диафрагмами, которые перемещают поршни и упоры с пальцами, отжимая пластины всасывающих клапанов 11, 16 и 1 от седла, и удерживают их в открытом положении, вследствие чего компрессор работает в холостую, без нагнетания воздуха. При выпуске воздуха регулятором давления из трубопровода 14 пластины всасывающих садятся на сёдла.
На электровозах компрессор соединён с электродвигателем упругой муфтой, а на тепловозах – зубчаткой.
Вопрос 2:
Регулятор давления АК-11Б применяется на подвижном составе с приводом компрессора от электродвигателя.

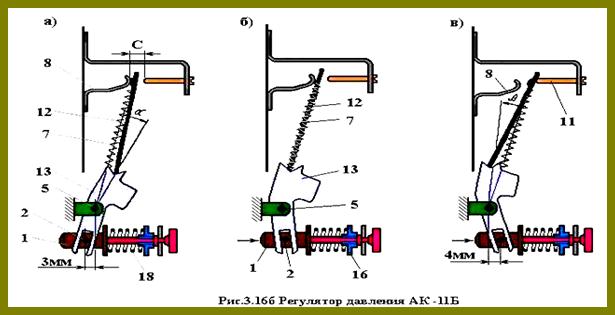

При отсутствии давления в ГР детали регулятора занимают положение, изображенное на рис. 3.16 б. Под усилием регулировочной пружины 18 шток 1 находится в крайнем левом (по рисунку) положении, а пружина 7 расположенная под углом α = 9° к неподвижной оси 5 рычага 13, надежно прижимает подвижный контакт 12 к неподвижному контакту 8, то есть цепь питания электродвигателя компрессора замкнута.
При повышении давления в ГР шток 1 вместе с подвижной осью 2 начинает перемещаться вправо, а рычаг 13 поворачивается вокруг неподвижной оси 5. При таком перемещении угол α начинает уменьшаться, и как только он станет равен нулю, то есть при совпадении оси пружины 7 с осью подвижного контакта 12, система займет неустойчивое положение (рис. 3.16. б).
При дальнейшем незначительном перемещении штока 1 пружина 7 резко перебросит подвижный контакт 12 с неподвижного контакта 8 на винт 11 (рис. 3.16. в), то есть произойдет разрыв электрической цепи электродвигателя компрессора.
РЕГУЛЯТОРЫ ДАВЛЕНИЯ
Регуляторы давления предназначены для автоматического поддержания давления воздуха в главных резервуарах локомотивов в заданных пределах. Они или включают и отключают компрессоры или переводят их в режим холостого хода.
Регулятор давления 3РД
Регулятор давления ЗРД используется на тепловозах с приводом компрессора от дизеля. Регулятор давления (рис. 3.15.) состоит из корпуса 9, в котором находятся два винтовых стержня 5 с фасонными гайками 8, контргайками 7 и регулировочными пружинами 4 и 10. Выступы фасонных гаек помещаются в вертикальном пазу корпуса 9, что исключает их вращение на винтовых стержнях 5.
К нижней части корпуса (привалочной плите) присоединены трубки с резьбой 12″ от главного резервуара (ГР) и с резьбой диаметром ¼» от разгрузочных устройств компрессора (РУК), установленных на всасывающих клапанах. На корпусе регулятора имеется атмосферный выход (Ат).
Рис. 3.14 Регулятор давления ЗРД
При работе компрессора под нагрузкой сжатый воздух из ГР проходит в среднюю часть регулятора давления, откуда через фильтр 6 поступает под выключающий клапан 3, воздействуя на его рабочую площадь, и к обратному клапану 1. В этот момент камера включающего клапана, трубопровод РУК к разгрузочным устройствам компрессора и. следовательно, полость над диафрагмой 14 (рис. 3.4.) сообщены с атмосферой через отверстие Ат. При повышении давления в ГР до 8,5 кгс/см2 выключающий клапан 3 отойдет от своего седла вверх. При этом давление воздуха распространяется на большую (срывную) площадь клапана, что вызывает четкий его подъем. Открытие выключающего клапана 3 обеспечивает проход воздуха под включающий клапан 11, который также открывается (поднимается вверх), поскольку его пружина отрегулирована на давление 7,5 кгс/см2. Включающий клапан, упираясь в верхнюю торцовую часть направляющей (гнезда) 12, разобщает правую камеру регулятора от канала РУК. При этом канал РУК перестает сообщаться с атмосферой, а правая камера регулятора продолжает сообщаться с Ат.
Из канала РУК воздух проходит в полость над диафрагмой 14 (рис. 3.4.) разгрузочных устройств компрессора. При этом диафрагма 14 прогибается вниз и воздействует на поршень 13, который, преодолевая усилие пружин 12 и 10, перемещает вниз стержень 11 и упор 9. Последний своими пальцами отжимает от седла клапанные пластины всасывающих клапанов и удерживает их в этом (открытом) положении. Компрессор переходит в режим холостого хода, при котором ЦНД засасывают воздух из атмосферы и выталкивают его обратно через всасывающие фильтры, а ЦВД всасывает воздух, оставшийся в холодильнике, и выталкивает его обратно в холодильник.
На двухсекционных тепловозах регулятор давления, управляющий работой компрессоров обеих секций, включается только на одной секции, а на другой отключается перекрытием разобщительных кранов на трубопроводах, сообщающих его с ГР и разгрузочными устройствами.

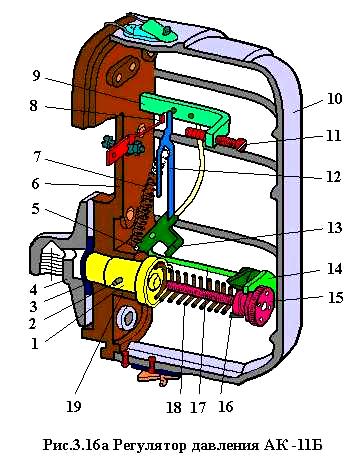

Регулятор давления АК-11Б
На электровозах регулятор давления регулируется на выключение электродвигателя компрессора при давлении в ГР 9,0 кгс/см2 и на включение при давлении в ГР 7,5 кгс/см2, а на электропоездах соответственно на 8,0 кгс/см2 и 6,5 кгс/см2. При отсутствии давления в ГР детали регулятора занимают положение, изображенное на рис. 3.16 б. Под усилием регулировочной пружины 18 шток 1 находится в крайнем левом (по рисунку) положении, а пружина 7 расположенная под углом α = 9° к неподвижной оси 5 рычага 13, надежно прижимает подвижный контакт 12 к неподвижному контакту 8, то есть цепь питания электродвигателя компрессора замкнута. При повышении давления в ГР шток 1 вместе с подвижной осью 2 начинает перемещаться вправо, а рычаг 13 поворачивается вокруг неподвижной оси 5. При таком перемещении угол α начинает уменьшаться, и как только он станет равен нулю, то есть при совпадении оси пружины 7 с осью подвижного контакта 12, система займет неустойчивое положение (рис. 3.16. б).
При дальнейшем незначительном перемещении штока 1 пружина 7 резко перебросит подвижный контакт 12 с неподвижного контакта 8 на винт 11 (рис. 3.16. в), то есть произойдет разрыв электрической цепи электродвигателя компрессора.
Давление выключения компрессора (размыкания контактов регулятора давления) регулируют винтом 15 за счет изменения затяжки пружины 18, воздействующей на шток 1.Чем больше усилие пружины 18, тем при большем давлении в ГР произойдет размыкание контактов регулятора. Один оборот винта 15 изменяет давление приблизительно на 0,4 кгс/см2.
Регулятор давления ТSР-2В применяется на пассажирских электровозах ЧС чешского производства. Принцип действия регулятора аналогичен работе регулятора АК-11Б.
Сжатый воздух из ГР через штуцер 1 попадает внутрь сильфона 2 (рис. 3.17.), который через упор 3 воздействует на рычаг 4. Рычаг 4 имеет неподвижную опору 5 и нагружен пружиной 13 с регулировочным винтом 12.
Устройство холостого хода компрессора
Регулировочный клапан усл.№ 525Б, клапан холостого хода усл.№ 527Б и обратный клапан усл.№ 526 входят в устройство, обеспечивающее автоматическую работу компрессоров ПК-3,5 и ВП 3-4/9 (рис. 3.18.)
Рис. 3.18 Устройство холостого хода компрессора
Устройство обеспечивает сообщение нагнетательного трубопровода (ПМ) компрессора с главными резервуарами (ГР) в режиме рабочего хода и с атмосферой (Ат) в режиме холостого хода.
При закрытом клапане 4 холостого хода сжатый воздух от компрессора (К) через обратный клапан 5 поступает в ГР. Полость под поршнем 3 сообщена с атмосферой через нижний канал 3 в корпусе 2. При достижении в ГР величины давления, на которую отрегулирована пружина 7, поршень 9 перемещается вправо (по рисунку), разобщая полость под поршнем 3 от атмосферы и через верхний канал 8 открывая ее сообщение с нагнетательным трубопроводом (ПМ). Поршень 3 перемещается вверх и открывает клапан 4 холостого хода, вследствие чего воздух из компрессора (К) уходит в атмосферу (Ат). Одновременно обратный клапан 5 закрывается своей пружиной и перекрывает выход воздуха в атмосферу из ГР.
При снижении давления в ГР до определенной величины поршень 9 регулировочного клапана возвращается пружиной 7 в исходное положение, сообщая полость под поршнем 3 с атмосферой через нижний канал 8 в корпусе 2. При этом клапан 4 холостого хода своей пружиной прижимается к седлу, а сжатый воздух от компрессора через обратный клапан 5 начинает поступать в ГР.Разница давлений рабочего и холостого хода компрессора обеспечивается изменением затяжки регулировочной пружины 7.
Анимация (мультик) по схемам прямодействующего, непрямодействующего тормоза и ЭПТ. Для скачивания проги кликните по картинке
Отличное пособие по новому воздухораспределителю пассажирских вагонов № 242.
С анимацией и дикторским сопровождением. Для скачивания PDF кликните по картике
АВТОМАТИЧЕСКИЕ ТОРМОЗА ПОДВИЖНОГО СОСТАВА
Весь электронный учебник по автотормозам можно скачать одним архивным файлом ЗДЕСЬ
Состав изделия, устройство и принцип работы КТ-6, КТ-7, КТ-6 Эл.
Состав изделия
Компрессор состоит из следующих элементов (см. рис.1):
Устройство и принцип работы
Передняя часть корпуса закрыта съёмной крышкой, в которой установлен один из подшипников коленчатого вала, и резиновая манжета. По бокам в корпусе имеются два люка для доступа к деталям внутри корпуса.
К корпусу на шпильках крепятся три чугунных цилиндра с рёбрами (для увеличения поверхности охлаждения), расположенные в одной вертикальной плоскости под углом 60 ° друг к другу.
Для улучшения динамических качеств компрессора на основные балансиры коленчатого вала установлены два съёмных дополнительных балансира, каждый из которых закреплён двумя винтами. Винты зашплинтованы.
В торец коленчатого вала запрессована втулка с квадратным отверстием для привода масляного насоса.
Узел шатунов (рис 2) состоит из одного жёсткого и двух прицепных шатунов, шарнирно присоединённых к нему при помощи пальцев.
В головке шатунов установлены два тонкостенных стальных вкладыша, залитых баббитом.
Вкладыши плотно удерживаются в головке шатунов за счет натяга и дополнительно застопорены штифтом, который запрессован в крышку головки шатунов.
Между головкой шатунов и крышкой имеются регулировочные прокладки.
При уменьшении толщины пакета прокладок степень обжатия (натяг) вкладышей увеличивается.
Увеличение толщины пакета сверх 1 мм не допускается.
Узел шатунов имеет систему каналов для подвода смазки к верхним головкам шатунов.
Литые поршни (рис 1) присоединены к верхним головкам шатунов при помощи поршневых пальцев плавающего типа.
Маслосъёмные кольца, устанавливаемые острыми кромками в сторону нижней части поршня, имеют радиальные пазы для прохода масла, снятого с зеркала цилиндра.
На поршнях имеются отверстия и проточки (ниже маслосъёмных колец), предназначенные для отвода масла, снятого кольцами с зеркала цилиндров, внутрь поршней.
К верхним фланцам цилиндров на шпильках прикреплены клапанные коробки аналогичные по конструкции у цилиндров низкого и высокого давления.
Рис 1, Компрессор КТ6
Рис 2. Узел шатунов
